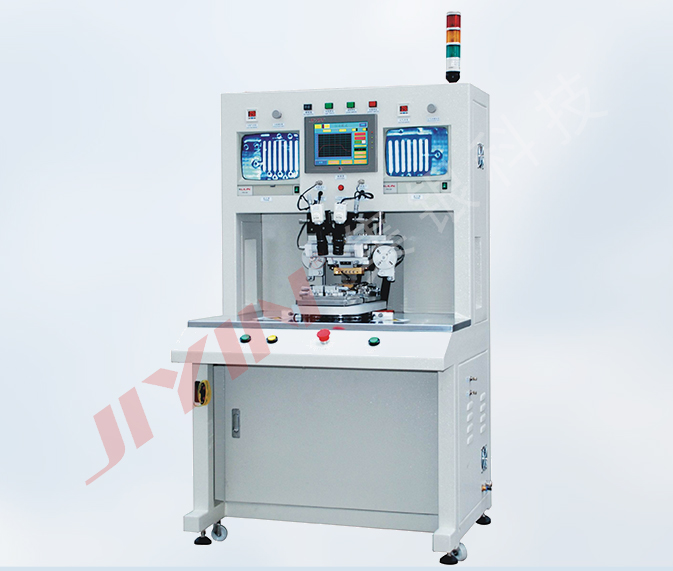

JM-302PR-STIV 脉冲式热压机

产品规格 功能描述 功能特点 打  印
1、电      源:AC220V±10%,50Hz,15KW
2、工作气压:0.5~0.7Mpa(干燥气源)
3、用  气  量:300L/Min
4、设备尺寸:3200(L)×1165(W)×1800(H)mm
5、设备重量:3500KG

6、程序控制:PLC控制器+触摸屏
7、工作方式:1ACF+1预压+3本压
     恒温加热方式
8、对应尺寸:7寸-15.6寸
9、设备精度: X:±10um  Y:±12um
10、设备 T/T  : 8 S





本设备是TAB、FPC TO PCB/FPC和FFC TO PCB的回流焊接热压机,同时满足ACF和ACA以及其它工艺的产品热压。产品的取放、对位由人工完成,压接为设备自动完成。



1、引用特有的Multi-pulse脉冲加热技术,具备温度校正/温度及时补偿功能,有效的确保温度的精确性。
2、配备PLC控制器和彩色触摸屏系统,实现即时温度曲线显示,具备温度曲线打印功能。
3、操作界面全中文,带用户密码保护功能。
4、主要配件都采用日本进口配件,有效保证设备的稳定性。
5、参数由触摸屏输入、保存,方便调试。设备具有声光报警功能。
6、热压头水平度调节采用千分尺调节,方便人员调试。
7、FPC平台X、Y、角度方向可通过千分尺调节,方便人员调试。
8、自带真空发生器、本压缓冲材自动左右卷带装置。
9、热压压力大小通过精密调压阀来调节,有效保证压力的稳定性。
10、热压头采用钛合金制作,保证耐用性和压接精度。
11、设备整体采用高刚性结构,提高设备整体稳定性。
12、设备采用高分辨率2个CCD上对位系统,保证产品对位精度。
13、设备工作台为旋转式,双工位提高生产效率
