1、電　　源：AC220V±10%，50Hz，8KW
2、作業気圧：0.5~0.7Mpa（乾燥エア源）
3、用気量：250L/Min
4、設備サイズ：2750（L）×1100（W）×1800（H）mm

5、設備重さ：3000KG

  6、プログラム制御：PLCコントローラー+タッチパネル
  7、作業方式：1ACF+1仮圧着+4本压
        　　　　　恒温加熱方式
  8、対応サイズ：3寸-10.4寸
  9、設備精度： X：±10um  Y：±12um
10、設備　T/T： 4 S

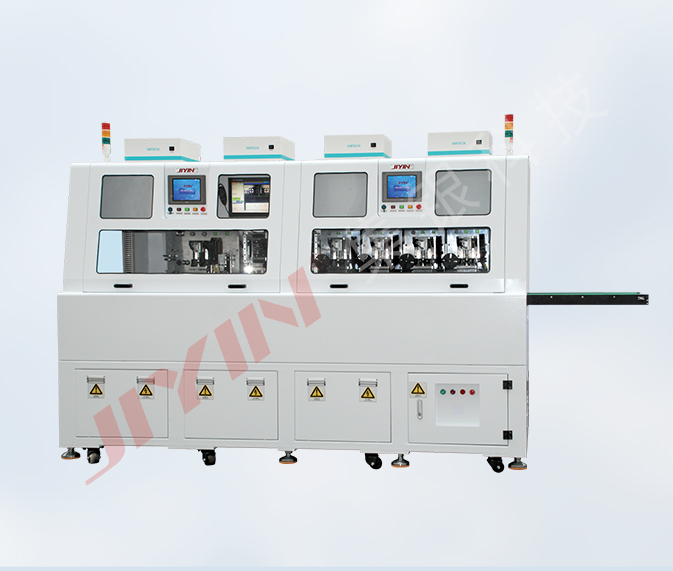

1、JM-6100 CIII  FOG全自動圧着機主要はFPC　TO　LCDのACFの貼付け、FPC自動にカメラアライメントを吸着すると自動にアライメント予圧及び自動に本圧を一体になっての全自動圧着装置に使われる。
2、設備は高精度映像と光学システム及び精密自動にアライメントステージ；FPCトレー自動投入機構、LCD自動投入アライメント装置とFPC自動検査システムを付き。製品の生産精度と生産効率を高めることを保証する。

機能特徴：
1、COGを連接して自動にLCD投入システムを吸着する。
2、ACF自動貼付けと自動検査システム。3、FPCとLCD自動アライメント予圧システム。4、FPC自動に吸着する/自動アライメントとFPC人工に置く　自動アライメント機能が選択できる。
5、FPC自動本圧システム。6、機械高剛性な機構。
