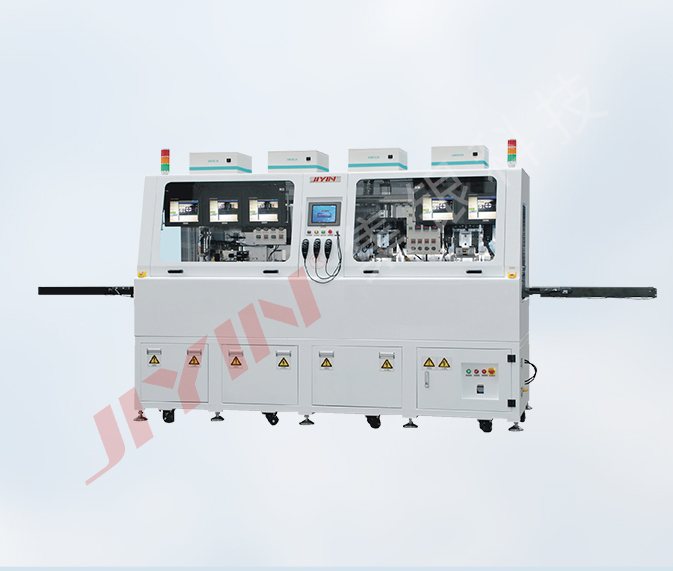

JM-6300CII FOG中尺寸全自动绑定机

产品规格 功能描述 功能特点 打  印
1、电      源:AC220V±10%,50Hz,15KW
2、工作气压:0.5~0.7Mpa(干燥气源)
3、用  气  量:300L/Min
4、设备尺寸:3200(L)×1165(W)×1800(H)mm
5、设备重量:3500KG
6、程序控制:PLC控制器+触摸屏
7、工作方式:1ACF+1预压+3本压
    恒温加热方式
8、对应尺寸:7寸-15.6寸
9、设备精度: X:±10um  Y:±12um
10、设备 T/T : 8 S



1、 JM-6300CII FOG中尺寸全自动绑定机主要应用于多颗FPC TO LCD的ACF多段贴附、FPC自动吸取拍照和自动对位多段预压及自动本压为一体的全自动绑定设备。
2、 机器具备高精度影像和光学系统以及精密自动对位工作台;FPC料盘自动上料机构、LCD上料定位装置和ACF自动检测系统及本压平台影像定位装置,确保产品生产精度和提高生产效率。



1、ACF自动多段定位贴附和自动检测系统
2、FPC与LCD自动多段对位预压系统
3、FPC预压贴附状态自动检测功能
4、FPC自动本压和本压平台影像自动定位系统
5、机器高刚性结构
